Поворотный горизонтально-вертикальный стол HV-8
Артикул производителя: HV-8
Характеристики

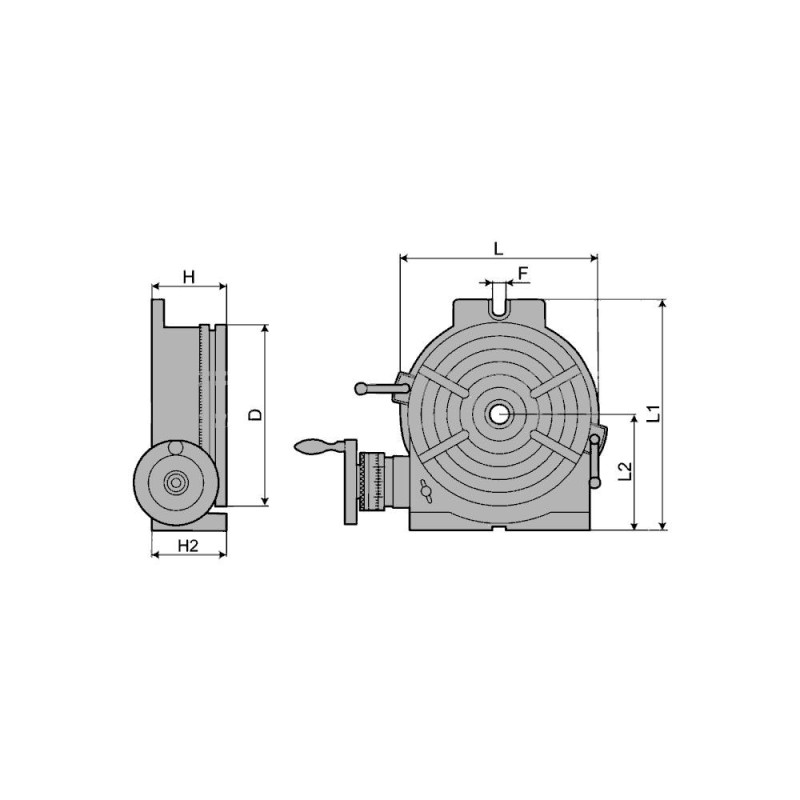

| Бренд | OLICNC |
| D, мм | 200 |
| F, мм | 17 |
| H, мм | 105 |
| H2, мм | 98 |
| L, мм | 220 |
| L1, мм | 265 |
| L2, мм | 135 |
| Диаметр D, мм | 200 |
33 194,00 ₽
Сравнить
Цена с учётом НДС
Гарантия низкой цены
Мы анализируем рынок и гарантируем индивидуальный подход к каждому клиенту
Адаптация к условиям рынка
Постоянно следим за новыми технологиями и разработками в области автоматизации производства
Работаем по всей России
География нашей деятельности охватывает всю Россию, с нами удобным и выгодно
Поворотный стол HV-8 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 200 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 12 миллиметров и сквозное отверстие под конус Морзе №3 (MT3). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°. Основные особенности: • Диаметр планшайбы 200 мм • Центральное отверстие под конус Морзе №3 (MT3) • Диаметр цилиндрической выточки в центре планшайбы 30x6 мм • Ширина Т-образных пазов 12 мм • Угол схождения Т-образных пазов 90° • Передаточное число червячной передачи 1:90 • Градуировка лимба планшайбы 360° • Ширина установочного паза 14 мм • Цена деления лимба маховика 1 минуты (1′) • Минимальное значение шкалы 10 секунд (10") • Максимальная нагрузка в горизонтальном положении 150 кг • Максимальная нагрузка в вертикальном положении 75 кг • Масса с упаковкой 30 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
