Поворотный горизонтально-вертикальный стол HV-16
Артикул производителя: HV-16

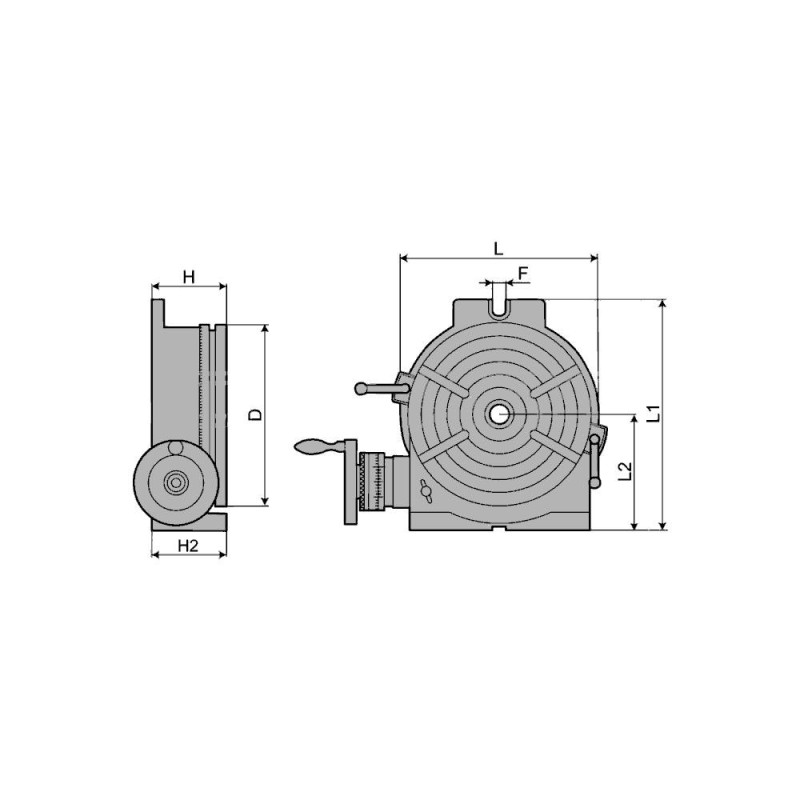

Характеристики
| Бренд | OLICNC |
| D, мм | 400 |
| F, мм | 18 |
| H, мм | 155 |
| H2, мм | 155 |
| L, мм | 430 |
| L1, мм | 500 |
| L2, мм | 255 |
| Диаметр D, мм | 400 |
149 192,00 ₽
Сравнить
Цена с учётом НДС
Гарантия низкой цены
Мы анализируем рынок и гарантируем индивидуальный подход к каждому клиенту
Адаптация к условиям рынка
Постоянно следим за новыми технологиями и разработками в области автоматизации производства
Работаем по всей России
География нашей деятельности охватывает всю Россию, с нами удобным и выгодно
Поворотный стол HV-16 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 400 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 14 миллиметров и сквозное отверстие под конус Морзе №4 (MT4). Угол схождения Т-образных пазов 60°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°. Основные особенности: • Диаметр планшайбы 400 мм • Центральное отверстие под конус Морзе №4 (MT4) • Диаметр цилиндрической выточки в центре планшайбы 40x10 мм • Ширина Т-образных пазов 14 мм • Угол схождения Т-образных пазов 60° • Передаточное число червячной передачи 1:90 • Градуировка лимба планшайбы 360° • Ширина установочного паза 18 мм • Цена деления лимба маховика 1 минуты (1′) • Минимальное значение шкалы 10 секунд (10") • Максимальная нагрузка в горизонтальном положении 300 кг • Максимальная нагрузка в вертикальном положении 175 кг • Масса с упаковкой 95 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
