Поворотный горизонтально-вертикальный стол HV-4
Артикул производителя: HV-4

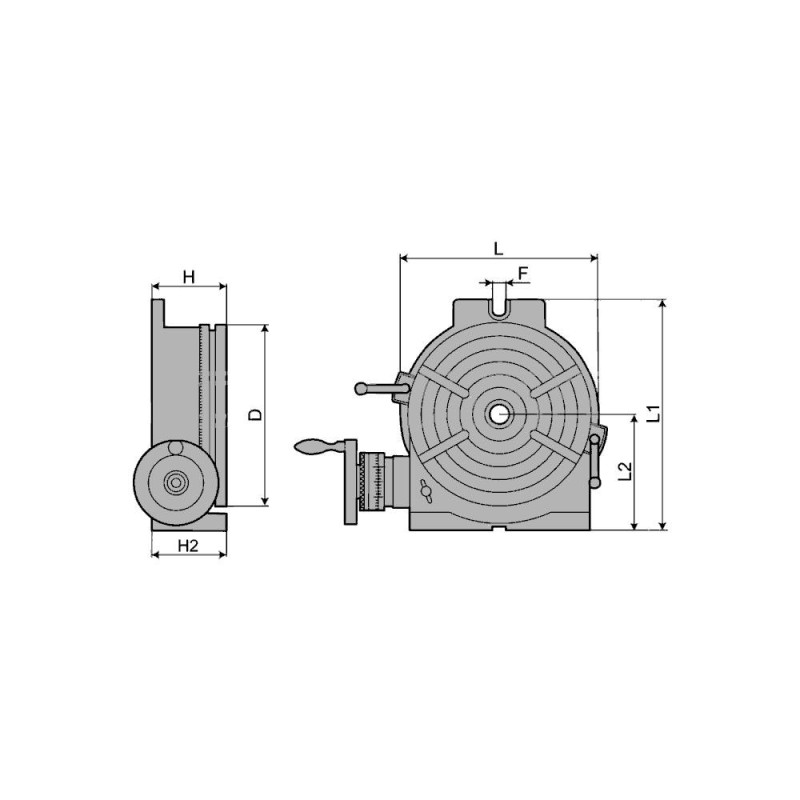

Характеристики
| Бренд | OLICNC |
| D, мм | 110 |
| F, мм | 10 |
| H, мм | 85 |
| H2, мм | 68 |
| L, мм | 114 |
| L1, мм | 145 |
| L2, мм | 85.5 |
| Диаметр D, мм | 110 |
19 395,00 ₽
Сравнить
Цена с учётом НДС
Гарантия низкой цены
Мы анализируем рынок и гарантируем индивидуальный подход к каждому клиенту
Адаптация к условиям рынка
Постоянно следим за новыми технологиями и разработками в области автоматизации производства
Работаем по всей России
География нашей деятельности охватывает всю Россию, с нами удобным и выгодно
Поворотный стол HV-4 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 110 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 6 миллиметров и сквозное отверстие под конус Морзе №2 (MT2). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:72, за один оборот маховика планшайба поворачивается на 5°. Основные особенности: • Диаметр планшайбы 110 мм • Центральное отверстие под конус Морзе №2 (MT2) • Диаметр цилиндрической выточки в центре планшайбы 20x8 мм • Ширина Т-образных пазов 6 мм • Угол схождения Т-образных пазов 90° • Передаточное число червячной передачи 1:72 • Градуировка лимба планшайбы 360° • Ширина установочного паза 10 мм • Цена деления лимба маховика 2 минуты (2′) • Минимальное значение шкалы 10 секунд (10") • Максимальная нагрузка в горизонтальном положении 150 кг • Максимальная нагрузка в вертикальном положении 75 кг • Масса с упаковкой 11,5 кг
