Поворотный горизонтально-вертикальный стол HV-6
Артикул производителя: HV-6
Характеристики

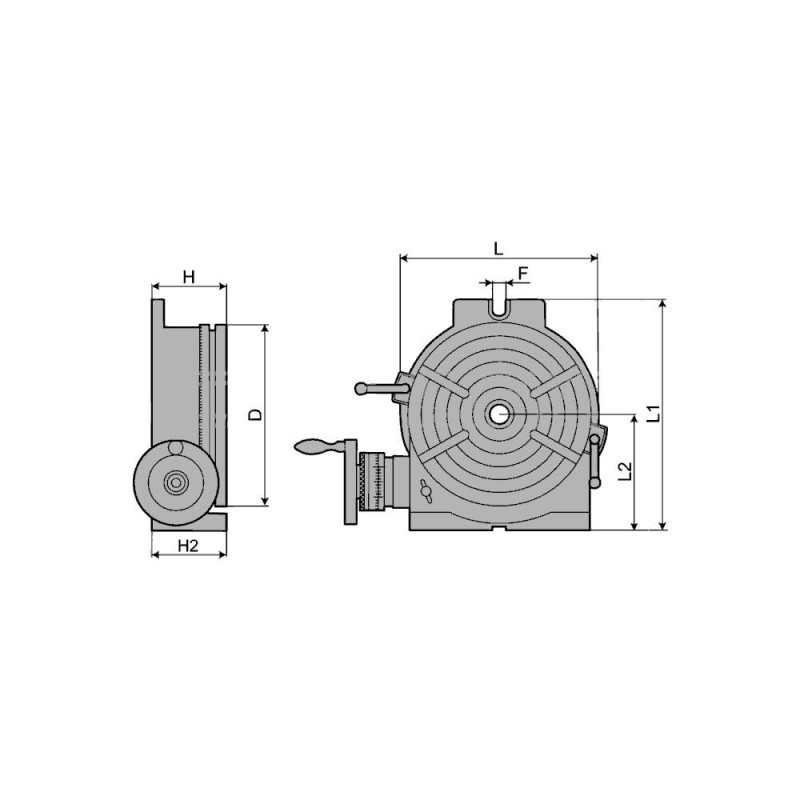

| Бренд | OLICNC |
| D, мм | 150 |
| F, мм | 17 |
| H, мм | 83 |
| H2, мм | 78 |
| L, мм | 160 |
| L1, мм | 200 |
| L2, мм | 100 |
| Диаметр D, мм | 150 |
23 498,00 ₽
Сравнить
Цена с учётом НДС
Гарантия низкой цены
Мы анализируем рынок и гарантируем индивидуальный подход к каждому клиенту
Адаптация к условиям рынка
Постоянно следим за новыми технологиями и разработками в области автоматизации производства
Работаем по всей России
География нашей деятельности охватывает всю Россию, с нами удобным и выгодно
Поворотный стол HV-6 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 150 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 10 миллиметров и сквозное отверстие под конус Морзе №2 (MT2). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°. Основные особенности: • Диаметр планшайбы 150 мм • Центральное отверстие под конус Морзе №2 (MT2) • Диаметр цилиндрической выточки в центре планшайбы 25x6 мм • Ширина Т-образных пазов 10 мм • Угол схождения Т-образных пазов 90° • Передаточное число червячной передачи 1:90 • Градуировка лимба планшайбы 360° • Ширина установочного паза 12 мм • Цена деления лимба маховика 1 минуты (1′) • Минимальное значение шкалы 10 секунд (10") • Максимальная нагрузка в горизонтальном положении 100 кг • Максимальная нагрузка в вертикальном положении 50 кг • Масса с упаковкой 15 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
