Пластины резьбовые

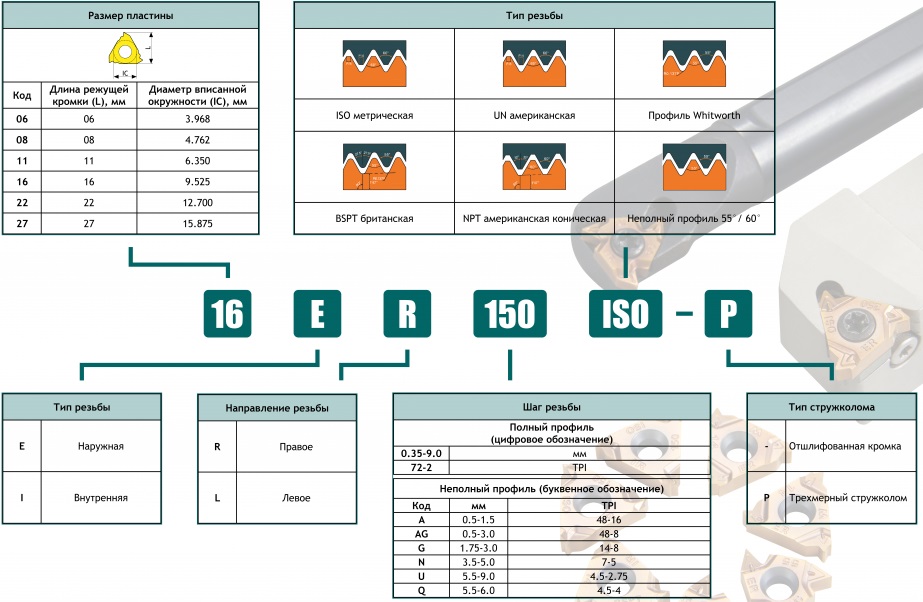

Система обозначения резьбовых пластин
Резьбовые пластины имеют ключевое значение при нарезании внутренней и наружной резьбы в различных промышленных отраслях. Они применяются для нарезания метрической, трубной, трапецеидальной, американской, дюймовой конической резьбы и др..
При выборе резьбовой пластины необходимо учитывать ее размер и форму. Для нарезания внутренней резьбы рекомендуется использование пластин с расширенным профилем, в то время как для нарезания наружной резьбы подходят пластины с узким профилем. Важно также обратить внимание на материал, из которого изготовлена пластина, чтобы обеспечить прочность и устойчивость к коррозии.
В целом, использование резьбовых пластин при нарезании внутренней и наружной резьбы является неотъемлемым условием для производства качественных деталей. Они гарантируют высокую точность и качество продукции, а также позволяют существенно сократить время и затраты на производство.
-
Пластины резьбовые ISO
Твердосплавные сменные пластины ISO используются для нарезания наружной и внутренней метрической резьбы. В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 0.5 до 6.0 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые UN...
Твердосплавные сменные пластины UN используются для нарезания наружной и внутренней резьбы полного профиля 60° (UN Американский стандарт). В каталоге представлены модели для нарезания правой резьбы с шагом 12, 16, 18, 20 tpi (количество ниток на дюйм). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые...
Твердосплавные сменные пластины TR используются для нарезания наружной и внутренней метрической трапецеидальной резьбы (профиль с углом при вершине 30°). В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 2 до 5 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые неполного...
Твердосплавные сменные пластины A55 (AG55, N55P) / A60 (AG60, N60P) используются для нарезания наружной и внутренней резьбы неполного профиля с углом при вершине 55° / 60°. В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 0.5 - 1.5 мм, 0.5 - 3.0 мм, 3.5 - 5.0 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые BSPT...
Твердосплавные сменные пластины BSPT используются для нарезания наружной и внутренней резьбы полного профиля с углом при вершине 55° (Британский стандарт - BSPT). В каталоге представлены модели различных производителей для нарезания правой резьбы с шагом 11, 14, 19 tpi (количество ниток на дюйм). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые NPT (дюймовая...
Твердосплавные сменные пластины NPT используются для нарезания наружной и внутренней дюймовой трубной резьбы NPT (угол профиля 60° с конусом 1:16). В каталоге представлены модели различных производителей для нарезания правой резьбы с шагом 11.5, 14 или 18 tpi (количество ниток на дюйм). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые для нарезания...
Твердосплавные сменные пластины W используются для нарезания наружной и внутренней дюймовой резьбы Whitworth (угол профиля при вершине 55°). В каталоге представлены модели различных производителей для нарезания правой резьбы с шагом 8, 11, 12, 14 или 19 tpi (количество ниток на дюйм). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба). -
Пластины резьбовые треугольного...
Твердосплавные сменные пластины RD используются для нарезания наружной и внутренней резьбы API (с закругленным профилем). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).
Пластины резьбовые ISO
Посмотреть схему
Твердосплавные сменные пластины ISO используются для нарезания наружной и внутренней метрической резьбы. В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 0.5 до 6.0 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).
| Название |
S, мм
|
d, мм
|
ØiC, мм
|
Обр.мат.
|
Угол θ
|
Шаг резьбы
|
Бренд | ||
|---|---|---|---|---|---|---|---|---|---|
11IR100ISO-HS5225 Пластина резьбовая |
3.05
|
3.2
|
6.35
|
M
P
|
60°
|
1 мм
|
HADSTO |
302,00 ₽
|
|
11IR150ISO-HS5125 Пластина резьбовая |
3.05
|
3.2
|
6.35
|
M
P
|
60°
|
1.5 мм
|
HADSTO |
259,00 ₽
|
|
16EL0.50ISO-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
60°
|
0.5 мм
|
KOVES |
531,00 ₽
|
|
16EL0.75ISO-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
60°
|
0.75 мм
|
KOVES |
531,00 ₽
|
|
16EL1.25ISO-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
60°
|
1.25 мм
|
KOVES |
531,00 ₽
|
|
Твердосплавные сменные пластины UN используются для нарезания наружной и внутренней резьбы полного профиля 60° (UN Американский стандарт). В каталоге представлены модели для нарезания правой резьбы с шагом 12, 16, 18, 20 tpi (количество ниток на дюйм). Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).
| Название |
S, мм
|
d, мм
|
ØiC, мм
|
Обр.мат.
|
Угол θ
|
Шаг резьбы
|
Бренд | ||
|---|---|---|---|---|---|---|---|---|---|
16ER-12UN-HS5125 Пластина резьбовая |
3.52
|
4
|
9.525
|
M
P
|
60°
|
12 tpi
|
HADSTO |
259,00 ₽
|
|
16ER-16UN-HS5125 Пластина резьбовая |
3.52
|
4
|
9.525
|
M
P
|
60°
|
16 tpi
|
HADSTO |
259,00 ₽
|
|
16ER-18UN-HS5125 Пластина резьбовая |
3.52
|
4
|
9.525
|
M
P
|
60°
|
18 tpi
|
HUAREAL |
259,00 ₽
|
|
16IR-12UN-HS5125 Пластина резьбовая |
3.52
|
4
|
9.525
|
M
P
|
60°
|
12 tpi
|
HADSTO |
259,00 ₽
|
|
16IR-16UN-HS5125 Пластина резьбовая |
3.52
|
4
|
9.525
|
M
P
|
60°
|
16 tpi
|
HADSTO |
259,00 ₽
|
|
Пластины резьбовые трапецеидального профиля, угол 30 град.
Посмотреть схему
Твердосплавные сменные пластины TR используются для нарезания наружной и внутренней метрической трапецеидальной резьбы (профиль с углом при вершине 30°). В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 2 до 5 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).
| Название |
S, мм
|
d, мм
|
ØiC, мм
|
Обр.мат.
|
Угол θ
|
Шаг резьбы
|
Бренд | ||
|---|---|---|---|---|---|---|---|---|---|
16EL2.00TR-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
30°
|
2 мм
|
KOVES |
531,00 ₽
|
|
16EL3.00TR-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
30°
|
3 мм
|
KOVES |
531,00 ₽
|
|
16ER2.00TR-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
30°
|
2 мм
|
KOVES |
531,00 ₽
|
|
16ER3.00TR-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
30°
|
3 мм
|
KOVES |
653,00 ₽
|
|
16NR2.00TR-KVX Пластина резьбовая |
3.68
|
4
|
9.525
|
M
P
K
S
|
30°
|
2 мм
|
KOVES |
531,00 ₽
|
|
