Пластины со вставками PCBN

Сверхтвердые материалы PCBN / PCD

В современной металлообработке отчетливо прослеживается две взаимосвязанных тенденции:

• Увеличение производительности рабочих процессов и сокращение издержек
• Снижение стоимости затрат на металлорежущий инструмент

Эти тенденции являются важными для отрасли в целом, поэтому производители инструмента отталкиваются от них при разработке и изготовлении своей продукции. Таким образом, перед ними возникает довольно сложная задача - разработать эффективное и экономически выгодное решение, соответствующие запросам рынка металлорежущего инструмента. Одним из примеров такого решения (инструмента) являются пластины с использованием сверхтвердых материалов PCBN и PCD.

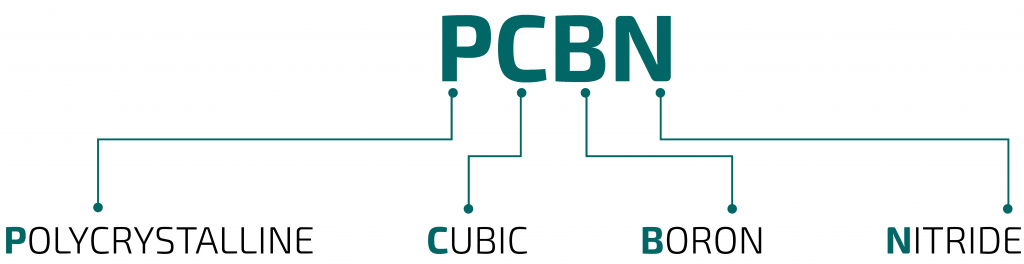

Материал PCBN (поликристаллический кубический нитрид бора) по шкале относительной твердости Мооса находится на втором месте и уступает только синтетическому алмазу. Помимо твердости и ударной прочности (максимальной близкой к алмазу) данный материал характеризуется термической и химической устойчивостью. PCBN выдерживает высокие температуры от 1400 до 1500°С, при этом обеспечивая эффективный отвод тепла благодаря отличным показателям теплопроводности. Нитрид бора обладает стойкостью к окислению (отсутствие химической реакции с железными металлами при температурах от 1200 до 1300°С). Благодаря перечисленным свойствам пластины PCBN используются для обработки материалов (обозначение по ISO): чугун (K - чугун (ISO)), жаропрочные сплавы (S - жаропрочные сплавы (ISO)), сплавы высокой твердости, включая закаленную сталь (H - зак. сталь (ISO)).

PCD (поликристаллический алмаз) - сверхтвердый композит, который в сравнении с другими режущими материалами обладает самой высокой прочностью на изгиб. Помимо этого материал PCD отличается высокой устойчивостью к абразивному износу, низким коэффициентом трения и высокими показателями теплопроводности. Именно поэтому пластины PCD являются отличным решением для высокоточной обработки цветных металлов (N - цветные металлы (ISO)) и неметаллических материалов.

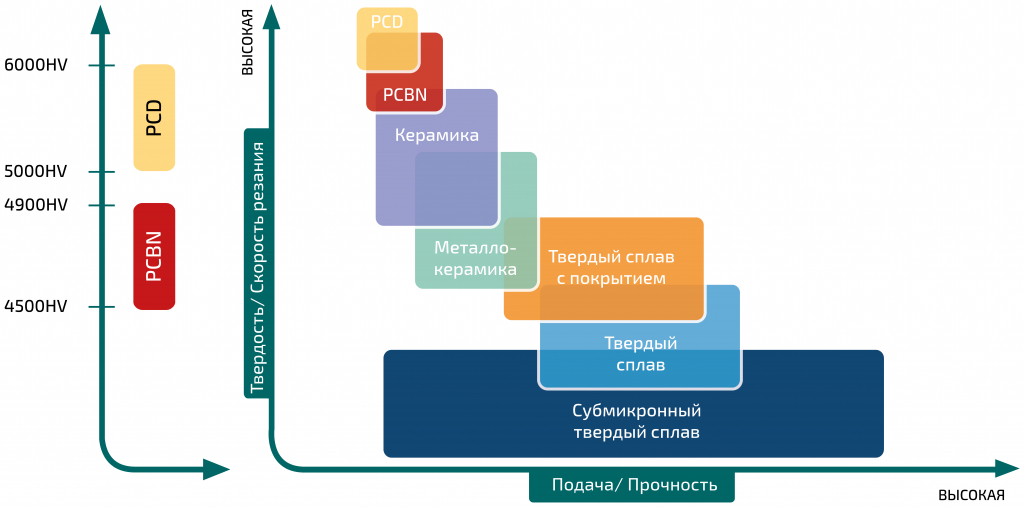

Твердость материалов (метод Виккерса)

Обобщим вышесказанное и отметим преимущества пластин PCBN / PCD:

• Превосходная прочность и стойкость к химическому воздействию, высоким температурам
• Долгий срок службы инструмента
• Решение для операций со строгими допусками и высокими требованиями к качеству поверхности
• Увеличение производительности и сокращение производственных издержек (например: замена дорогостоящей и медленной операции шлифования на токарную обработку с использованием пластин PCBN / PCD)
• Обработка сложных материалов (различные типы чугуна, жаропрочные сплавы и сплавы высокой твердости)
• Резание на высоких и сверхвысоких скоростных режимах

К недостаткам пластин PCBN / PCD, на первый взгляд, можно отнести стоимость инструмента. Но данный аргумент сводится на нет при их преимуществах в процессе производства.

Исполнения пластин PCBN / PCD

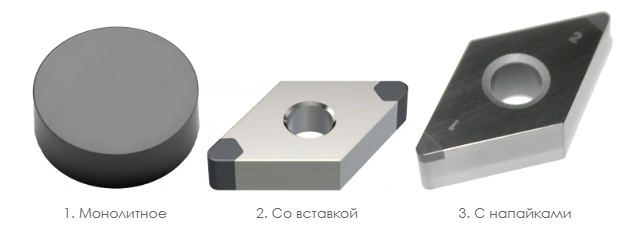

Пластины cо сверхтвердым материалами PCBN / PCD изготавливаются в различных конструктивных исполнениях, мы рассмотри три наиболее распространенных из них:

1. Монолитные пластины полностью изготавливаются из сверхтвердого материала без использования каких-либо других материалов, в сравнении с другими исполнениями является самым дорогим. По сути данный инструмент является специализированным и применяется при агрессивных условиях обработки.
Особенности монолитных пластин:

• Максимальное теплопоглощение
• Обработка при высочайших температурах
• Использование обеих сторон пластины
• Высокая стойкость к ударной нагрузке

2. Пластины со вставкой представляют собой основу из связующего материала (например, твердого сплава), в которую установлены вставки из PCBN / PCD. Вставка установлена в соответствии с высотой пластины, что позволяет ee использовать с двух сторон. Количество вставок также может варьироваться в зависимости от формы пластины.
Особенности пластин со вставкой:

• Использование обеих сторон пластины
• Экономичное решение: использование связующего материала (основы) снижает стоимость пластины
• Большой выбор моделей (формы пластины + количество вставок) позволит подобрать необходимое решение в соответствии с решаемой задачей

3. Пластины с напайками конструктивно схожи с описанным выше типом - здесь также используется основа из стандартного материала, на которую устанавливаются элементы из сверхтвердого материала. В соответствии с размерами напайки на корпусе основы имеются специальные полости для установки напайки. Так как в этой конструкции используется минимальное количество сверхтвердого материала, данный вид пластин является более дешевым и распространенным.
Особенности пластин с напайкой:

• Использование одной или двух сторон пластины (в зависимости от модели)
• Экономичное решение: использование связующего материала (основы) + меньший объем используемого PCBN / PCD существенно снижают пластины
• Большой выбор моделей (формы пластины + количество напаек) позволит подобрать необходимое решение в соответствии с решаемой задачей

Твердосплавные пластины PCBN Koves

Dongguan Keweisi Precision Tools Co., Ltd. (торговая марка Koves) - крупный китайский производитель металлорежущего инструмента. Компания была основана в 2009 года и в отличии от коллег-производителей изначально занималась исключительно исследовательской деятельностью и предоставлением различных услуг в области металлообработки (оптимизация и расчет производственных процессов, подбор инструмента и решений, техническое обслуживание оборудования с ЧПУ и другие).

Получив огромный опыт в области металлорежущего инструмента, компанией было принято решение о запуске собственного производства полного цикла. На сегодняшний день компания производит продукцию одновременно по нескольким направлениям: токарные державки, твердосплавные пластины, монолитные фрезы и сверла, инструменты с использованием сверхтвердых материалов. Продукция Koves известна и широко применяется в самых различных областях промышленности: станочное производство, атомная энергетика, машиностроение, строительная и аэрокосмическая техника и т.д.

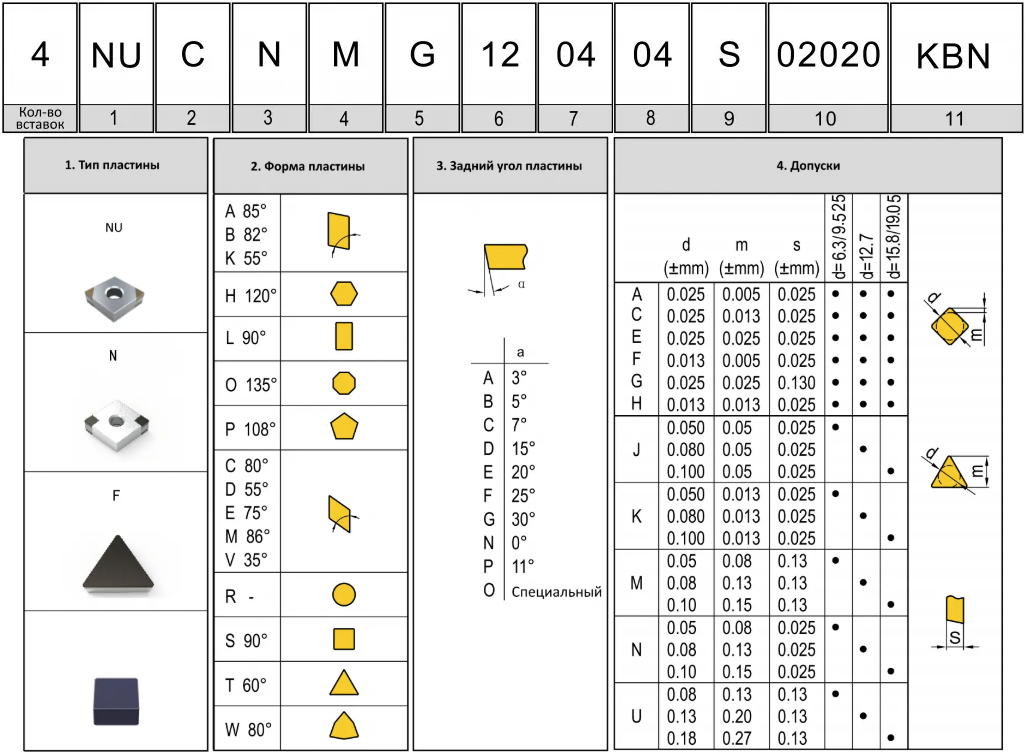

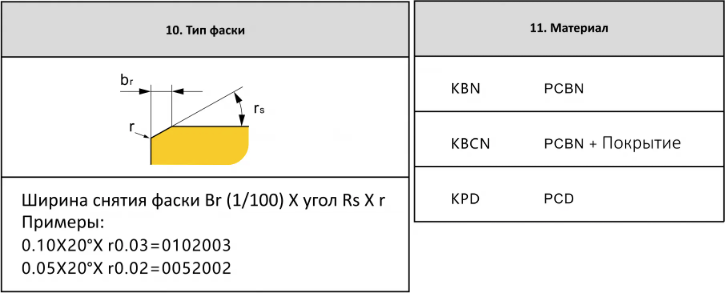

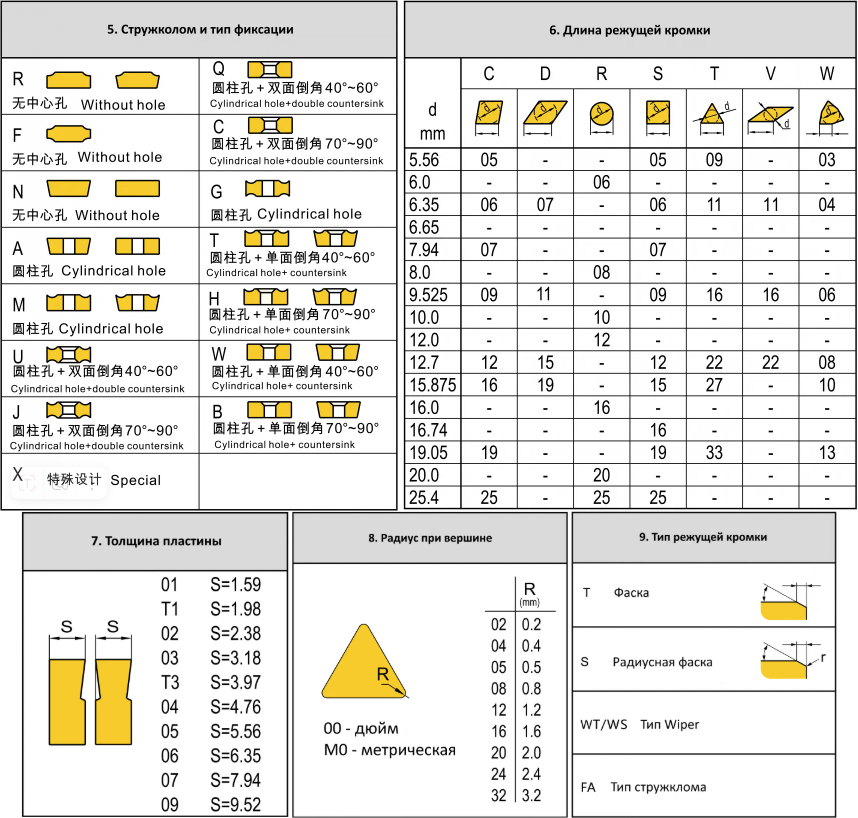

Для того чтобы вам было проще ориентироваться в номенклатуре Koves ниже мы приведем расшифровку на примере артикула 4NU-CNMG120404S02020-KBN:

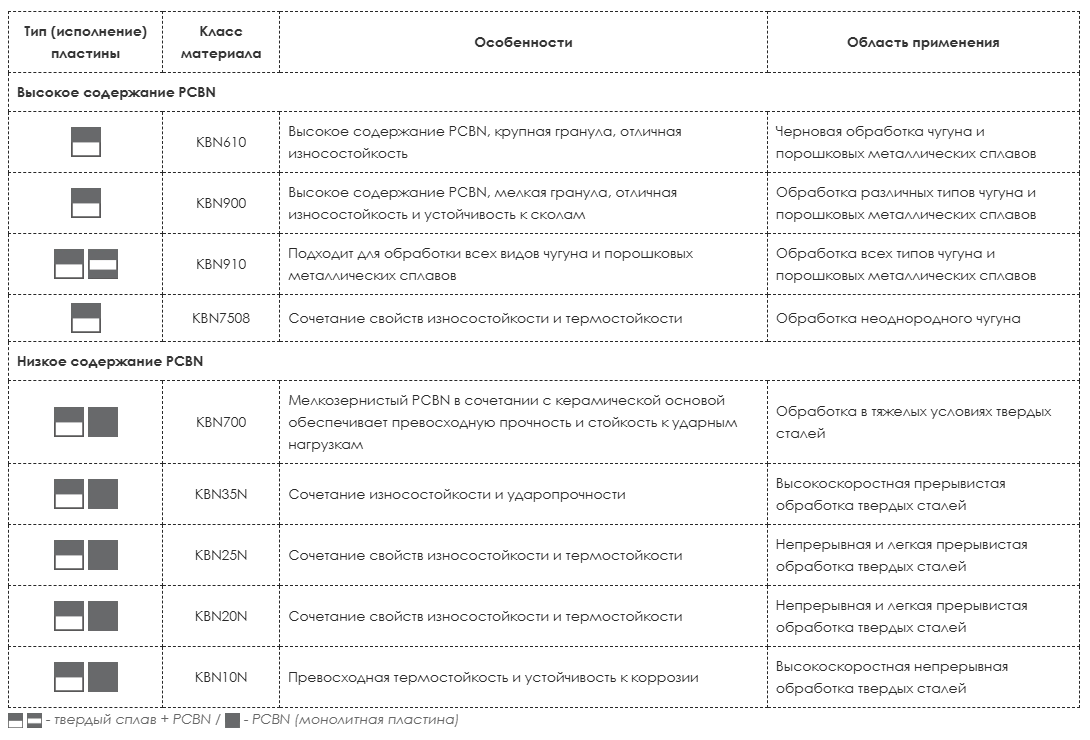

Каждый производитель использует материалы с различным содержанием PCBN, которое непосредственно влияет на стоимость инструмента и определяет специфику его использования.

Твердосплавные пластины PCBN Koves - качественный инструмент для решения сложных задач металлообработки. Пластины поддерживаются постоянно в наличии на нашем складе, что позволяет Вам получить необходимый инструмент в самые кратчайшие сроки.
Наши менеджеры всегда готовы поделиться своим опытом, помочь с подбором инструмента и организовать доставку по вашему адресу.
